- 螺栓預緊、螺栓拉力、扭矩值及所需螺栓外露長度的計算方法，干貨分享
- 本站編輯:沃頓液壓扳手發布日期：2022-04-14瀏覽量:1323
由于壓力、溫度、振動或一些外力的作用，會導致螺栓產生松動，所以為了現場設備的安全和效率，大多數用戶都會使用液壓扳手、液壓螺栓拉伸器這類工具進行螺栓的預緊，這也成為目前應用較廣泛的一種螺栓松動檢測方法。今天沃頓液壓扳手為大家分享一下：螺栓預緊、螺栓拉力、扭矩值及所需螺栓外露長度的計算方法，希望對大家有所幫助。
一、已知螺栓拉力，換算出扭矩值的計算方法
1、已知條件：螺栓拉力F、螺栓直徑M
計算螺栓所需的扭矩值N.m:扭矩值Nm=F(KN)*M(mm)*系數0.16
設：螺栓需用拉力70噸，螺栓為M52
2、計算：（70*9.8）KN*52mm*0.16（系數）=5707.5Nm
二、螺栓扭矩值換算成拉力的計算
1、已知條件：螺栓的扭矩值Nm，螺栓直徑M，計算螺栓所需拉力F。
拉力F（KN）=扭矩值N.m/{M(mm)}*系數（0.16）
設：螺栓需用扭矩為7134.4Nm，螺栓直徑為M52
2、計算：拉力=7134.4/(52*0.16)=857.5KN
三、螺栓預緊力換算成螺栓需用的扭矩值
已知條件：螺栓預緊力（即螺栓拉力）F、螺栓直徑M
如：螺栓M56，預緊力（小）81萬N，計算：81000N*0.056（螺栓直徑：單位m）*0.16（系數）=7257.6=7258Nm
四、所需螺栓外露長度的計算方法
螺栓需露出的適用小長度值的確定（使用液壓螺栓拉伸器時）一般，液壓螺栓拉伸器套扣在螺栓上的小長度，必需是螺栓直徑80%以上。
例：M76*6螺栓，已知露出長度為42-45mm。問：是否可以用液壓拉伸器？
計算需要套扣螺栓的小長度：76*0.8=60.8=61mm
經計算、對比，長度需要61mm，螺栓實際露出小長度只有42mm，不可用。
結論：螺栓露出長度為42-45mm、M76*6的螺栓，無法正常使用液壓螺栓拉伸器操作。
上面“螺栓預緊、螺栓拉力、扭矩值及所需螺栓外露長度的計算方法”大家學會了嗎，如果還有不明白的地方大家可以撥打電話400-829-0906咨詢【沃頓液壓扳手】，我們?yōu)槟峁┫嚓P技術支持服務。

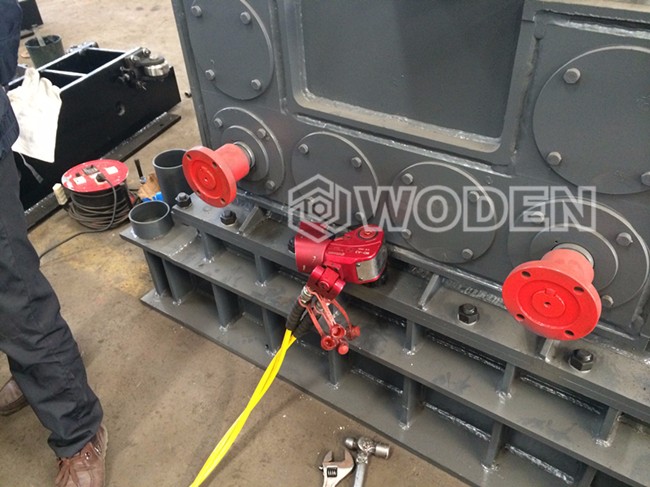

使用液壓扳手進行螺栓預緊情景
液壓扳手知識小科普：
液壓扳手人們又叫液壓扭矩扳手，是較為常見的螺栓工具，根據其外形和使用空間，液壓扳手分類有：驅動扳手和中空扳手。
液壓扳手選型時，我們首先了解驅動式液壓扳手參數和中空液壓扳手參數，然后再根據螺栓螺栓扭矩推薦表、壓力扭矩對照表、螺栓空間等相關數據，終確定選擇哪種液壓扳手。同時液壓扳手還需配置液壓扳手專用泵、高壓軟管以及套筒。
如果您在液壓扳手選購時，不知道選擇哪種液壓扳手，可以聯系我們，我們有專業人員協助您做好選型工作，確保您購買的液壓扳手可以使用。聯系電話：400-829-0906.
